Продукция:
корреляционные течеискатели

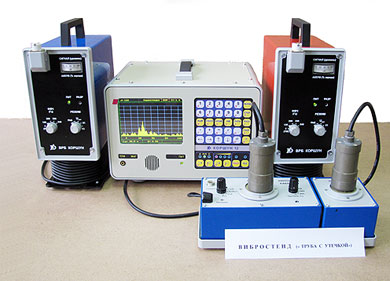

«КОРШУН-12М»

Версия для печати



Прибор «КОРШУН-12М» является модификацией прибора «КОРШУН-12».



ОБЛАСТЬ ПРИМЕНЕНИЯ

Течеискатель «КОРШУН-12M» предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта.



ОСНОВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

По сравнению с известными европейскими, канадским, японскими аналогами имеет лучшие показатели по чувствительности и точности обнаружения утечек, расширенные температурные диапазоны работы и хранения.

  • Течеискатель «КОРШУН-12М» превосходит предыдущие модели типа «КОРШУН» по чувствительности; имеет меньшее энергопотребление, большее быстродействие.
  • Базовый комплект обеспечивает поиск утечек в пластмассовых и других немагнитных трубах без применения гидрофонных датчиков. Это уменьшает трудоемкость и увеличивает экономичность поисковых работ.
  • Прибор имеет встроенные цифровые фильтры, которые автоматически «настраиваются» на частоты сигналов утечки.
  • Для расширения динамического диапазона сигнала (без его искажения) выносные радиоблоки имеют перестраиваемые аналоговые фильтры и оснащены автоматическим регулированием усиления (АРУ).
  • Для увеличения точности поиска утечки вводится температура транспортируемой среды в трубе, дополнительно вводится в случае проведенных измерений толщина стенки трубы.
  • Температура работы всех электронных блоков, в том числе и блока оператора: от -30°C до +50°C, датчиков: от -40 °C до +140 °C. Температура хранения всех блоков: от -40 °С до +60 °С. По этим характеристикам приборы других производителей существенно уступают прибору «КОРШУН-12М».
  • Прибор имеет программные средства для фильтрации влияния пересекающих трубопровод силовых электрических кабелей, боковых отводов и других источников побочных виброшумов на результативность поиска утечек.
  • «КОРШУН-12М» оснащен модифицированной программой, которая обеспечивает создание и ведение протоколов поиска утечек и их архивов. При этом, имеется функция автоматического сохранения сигналов утечки синхронно с занесением протоколов в архив (функция цифрового плеера), что позволяет выполнять повторные обработки сигналов на базе с корректировкой параметров трубы, фильтров и др.
  • «КОРШУН-12М» комплектуется внешним диском с программным пакетом для создания и ведения на ноутбуках картографической базы протоколов поиска утечек и трасс с картой расположения трасс трубопроводов.



КОМПЛЕКТНОСТЬ

  1. Блок оператора – 1 шт.
  2. Выносной радиоблок с предварительным усилителем и фильтрами – 2 шт.
  3. Кабельная катушка с предварительным усилителем – 1 шт.
  4. Водозащищенные накладные вибродатчики, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели – 3 шт.
  5. Держатели датчиков для пластмассовых и немагнитных труб – 2 шт.
  6. Переходник для установки датчиков на штоки задвижек в трубах с ППУ – 2 шт.
  7. Головные наушники – 1 шт.
  8. Универсальное двухканальное зарядное устройство «УЗИП-3» с источником 12В – 1 шт.
  9. Антенны приборные – 4 шт.
  10. Диск с программой «ПТК» (Протокольно-трассокартографический комплекс) – 1 шт.
  11. Блок контроля (с адаптером и плеером) – 1 шт.
  12. Методика применения – 1 шт.
  13. Комплект служебных кабелей – 1 шт.
  14. Транспортная сумка-саквояж – 3 шт.



ПРИНЦИП ДЕЙСТВИЯ

Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.



ОБЩАЯ ХАРАКТЕРИСТИКА

Прибор «КОРШУН-12М»:

  • имеет высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом;
  • предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» в специальном режиме на полосу частот сигналов, которые генерируют утечки;
  • имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
  • имеет полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
  • имеет режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
  • содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений и для резерва.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Длина диагностируемого участка трубопровода — до 2500 м с жидкостью (зависит от давления и диаметра).
  • Диаметр диагностируемого трубопровода — до 1400 мм.
  • Точность (приборная) — ± 0,1 м.
  • Полоса рабочих частот — 5 Гц … 4,5 кГц.
  • Чувствительность датчиков-акселерометров — 0,3 В/g.
  • Минимальное давление в трубопроводах с жидкостью — 1,4...2,0 Атм (при малом давлении длина диагностируемого участка уменьшается).
  • Источник питания блока оператора — аккумуляторное, 10,4...15,5 В.
  • Потребляемый ток, при Uпит=12 В (10,4 В) — не более 0.55 А (0.65 А при Uпит менее 11 В).
  • Частота несущей радиоканала, МГц — из диапазона 400–440.
  • Время работы выносного радиоблока без подзарядки встроенного аккумулятора — 10 часов.
  • Температура работы:
    - для датчиков — -40…+140 °С;
    - для выносных блоков — -30…+50 °С;
    - для блока оператора — -30…+50 °С.
  • Температура хранения — -40…+60 °С.
  • Массогабаритные параметры:
    - блок оператора — 285х205х260 мм; 6,4 кг;
    - кабельная катушка с датчиком — 260х255х255 мм; 5,2 кг;
    - выносной радиоблок с датчиком — 230х115х310 мм; 4,1 кг.



Приборы «КОРШУН» успешно прошли сравнительные испытания с лучшими зарубежными приборами типа: «SeCorr» (Itering, Германия); «Correlux P-1» (Seba KMT, Германия); «MicroCorr Digital», «Microcor-5» (Palmer Environmental, Великобритания); «Eureka Digital», «Eureka-2», «Archimedes» (Primayer Ltd, Великобритания); «Lokal 100\5», «Lokal 300» (FAST, Германия), «LC2100» (Fuji Tecom, Япония), «Aquascan 700», «Aquascan 6500» (Gutermann, Швейцария); «DF5000» (Metrovib, Франция), LeakFinder RT» (Канада).
